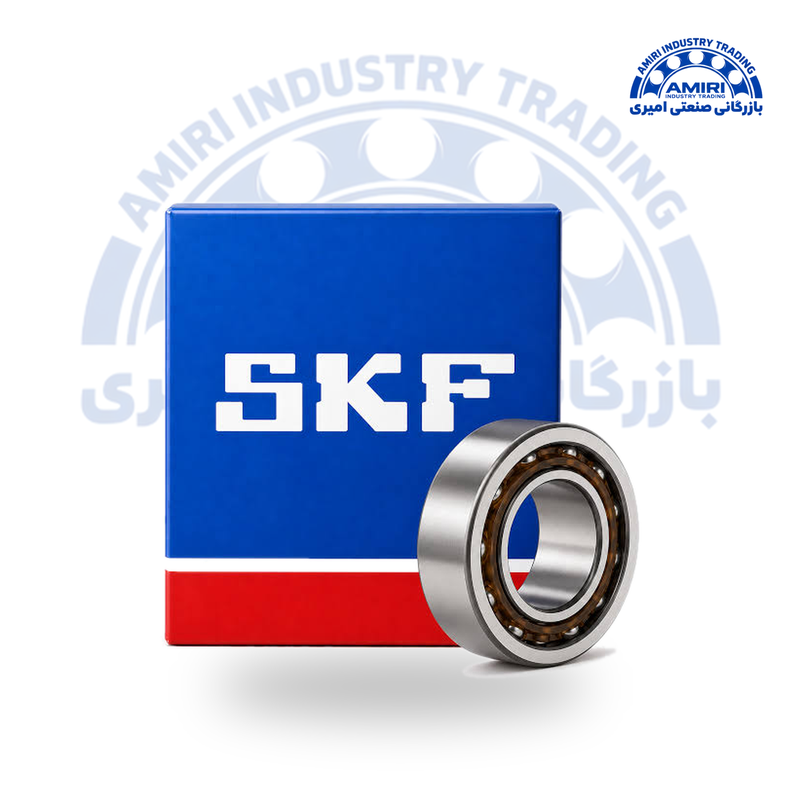

بلبرینگ های تماس زاویه‌ای سوئدی SKF

بررسی تخصصی

بلبرینگ های تماس زاویه‌ای سوئدی SKF:

بلبرینگ تماس زاویه ای SKF در دو مدل بلبرینگ های تماس زاویه دو ردیفه و بلبرینگ تماس زاویه ای چهار نقطه ارائه می گردد. بلبرینگ های تماس زاویه ای SKF با رینگ های داخلی و خارجی که نسبت به یکدیگر در جهت محور بلبرینگ دارای زاویه هستند. این بدان معنی است که این بلبرینگ برای جا به جایی بار های ترکیبی طراحی شده است، یعنی بار های شعاعی و محوری را همزمان تحمل می کنند. ظرفیت تحمل بار بلبرینگ تماس زاویه ای SKF با افزایش زاویه بین رینگ داخلی و خارجی افزایش پیدا می کند. در بلبرینگ های تماس زاویه ای SKF وقتی یک بار شعاعی به بلبرینگ وارد می شود به طور خودکار باری محوری نیز تولید می شود. این بلبرینگ ها به طور معمول به دو نوع، سه بعدی، مجموعه چهارگانه یا مجموعه های با تعداد بیشتری یا مولتی پلکس استفاده می شود.

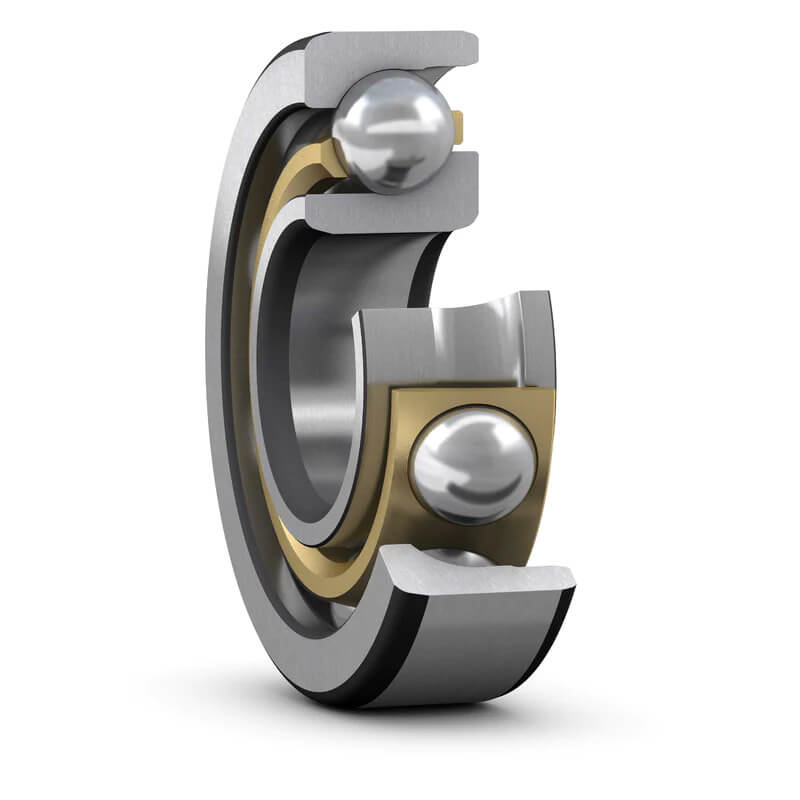

بلبرینگ تماس زاویه ای skf تک ردیفه:

جهت تحمل بارهای محوری در بلبرینگ تماس زاویه ای تک ردیفه تنها به یک سمت است .

برینگ های تماس زاویه ای معمولاً در برابر یاتاقان دوم تنظیم می شود.

حلقه های بلبرینگ دارای یک شانه بالا و پایین می باشد که قابلیت تفکیک پذیری ندارند.

برینگ های تماس زاویه SKF استاندارد:

بلبرینگهای سری B(E) 72 و B(E) 73 با زاویه تماس ۴۰ درجه

مجموعه استاندارد SKF بلبرینگ های تماس زاویه ای تک ردیفه شامل:

بلبرینگ های سری 72 B(E) و 73 B(E) با زاویه تماس 40 درجه
برخی از اندازه ها در سری 70 B

مجموعه استاندارد بلبرینگ های تماس زاویه ای تک ردیفه SKF:

• بلبرینگ های تماس زاویه ای تک ردیفه SKF در سری های 72 B(E) و 73 B(E) با زاویه تماس 40 درجه
• برخی از اندازه ها در سری 70 B
• بلبرینگ های تماس زاویه تک ردیفه SKF آب بند شده: in series 72 B(E) (15 ≤ d ≤ 55 mm) و in series 73 B(E) (12 ≤ d ≤ 50 m
• بلبرینگ تماس زاویه ای تک ردیفه SKF سری 72 AC با زاویه تماس 25 درجه (15 ≤ d ≤ 70 mm)
• بلبرینگ تماس زاویه ای تک ردیفه SKF سری 73 AC با زاویه تماس 25 درجه (17 ≤ d ≤ 70 mm)
• بلبرینگ تماس زاویه ای تک ردیفه SKF سایز بزرگ با رینگ خارجی فلنج شده
• بلبرینگ های تماس زاویه ای تک ردیفه اینچی SKF

انواع چیدمان بلبرینگ تماس زاویه تک ردیفه SKF:

• بلبرینگ تماس زاویه ای SKF به صورت پشت سر هم
• بلبرینگ تماس زاویه ای SKF به صورت رو به رو
• بلبرینگ تماس زاویه ای SKF به صورت پشت به پشت

از حالت بلبرینگ تماس زاویه ای پشت سر هم تک ردیفه SKF زمانی استفاده می گردد که ظرفیت تحمل بار بلبرینگ تک ردیفه کافی نباشد. این حالت بار شعاعی و محوری را به طور مساوی تقسیم می نماید. اگر بار های محوری در هر دو جهت عمل شوند، باید مطابق با جفت دوگانه یک بلبرینگ تماس زاویه ای تک ردیفه SKF تنظیم و اضافه گردد.

انواع بلبرینگ تماس زاویه ای تک ردیفه SKF آب بند شده:

• آب بند بدون تماس با پسوند 2RZ
• آب بندی توسط گریس

بلبرینگ تماس زاویه ای skf دو ردیفه:

طراحی بلبرینگ های تماس زاویه ای دوردیفه  SKF مربوط به دو بلبرینگ تمام زاویه تک ردیف است که پشت پشت هم چیده شده اند. یاتاقان های تماس زاویه ای دارای واحدهایی با حلقه های داخلی و حلقه های خارجی جامد و مجموعه های توپ و قفس با قفس های پلی آمید یا ورق فولادی میباشند. ساختار آنها شبیه به یک جفت بلبرینگ تماس زاویه ای تک ردیفی در آرایشO است اما تا حدی باریک تر هستند.

ویژگی های برینگ تماس زاویه ای skf دو ردیفه:

پرکاربرد ترین بلبرینگ های بازار هستند. طراحی خاص این بلبرینگ ها باعث شده تا نیروی محوری ایجاد شده هم راستای رینگ داخلی و رینگ خارجی تغییر کند. برای اینکه تحمل بار توسط بلبرینگ بالا باشد باید زاویه بین راستای رینگ داخلی و خارجی نیز بیشتر شود . برینگ های تماس زاویه ای دو ردیفه با زاویه ۳۲ درجه هستند. قابلیت بلبرینگ ها تماس زاویه SKF برای تحمل بارهای محوری از هر دو جهت است. تجهیزات دو ردیفه شامل رینگ داخلی و خارجی ساچمه و قفسه می باشد. بلبرینگ تماس زاویه ای skf دو ردیفه دارای لقی نرمال هستند. استاندارد لقی بیرینگ SKF بین ۵ تا ۵۵ میکرون می باشد. رینگ داخلی و شفت برای اینکه به چرخش در بیایند باید به یکدیگر متصل شوند. رینگ خارجی ثابت می ماند تا بلبرینگ و شفت به دیواره گیربکس متصل شوند. در این بین برای به چرخش در آمدن شفت نیز ساچمه ها وظیفه دارند که بین رینگ داخلی و خارجی ارتباط برقرار کنند. بلبرینگ تماس زاویه ای دو ردیفه که دارای شیار ساچمه خور هستند با پنجره ساچمه فولادی یا برنجی بدون پسوند هستند. دسته بلبرینگ های زاویه ای که قادر به تحمل بار محوری از دو جهت هستند با پسوندAشناسایی می‌شوند.

برینگ تماس زاویه ای skf چهار نقطه ای:

بلبرینگ تماس زاویه ای skf چهار نقطه ای، بلبرینگ شعاعی تک ردیفه  زاویه‌ای با مسیرهای مسابقه هستند . که برای تحمل بارهای محوری در هر دو جهت طراحی شده‌اند. برای یک بار محوری معین یک بار شعاعی محدود نیز می‌توانند پشتیبانی شود(نسبت بار) بلبرینگ ها قابلیت تبدیل شدن دارند. یعنی حلقه بیرونی با مجموعه توان و قفس را می توان به طور جداگانه از دو نیم حلقه داخلی نصب کرد. هر دو نیم حلقه داخلی بلبرینگهای چهار نقطه ای SKF دارای یک شانه فرورفته هستند. هنگامی که یاتاقان ترکیب با غلطک و استوانه‌ای اس کا اف استفاده میشود جریان روغن را بهبود می بخشد. علاوه بر این از فرورفتگی ها می‌توان برای تسهیل در پیاده سازی استفاده کرد. رینگ داخلی و خارجی بلبرینگ SKF دو تکه و از سریQJ میباشند. قفسه های بزرگ های چهار نقطه تماس زاویه ای غالباً از قفسه های برنجی ماشینکاری شده و یا قفسه های پلیمری تهیه می شود.

ویژگی ها و خصوصیات برینگ های تماس زاویه ای ۴ نقطه‌ای SKF:

دارای ناترازی نامناسب هستند. قابلیت عملکرد در سرعت های بالا را دارند. در زمینه تحمل بار محوری در هر دو جهت عالی عمل می کنند. و پشتیبانی خوبی در تحمل بار محوری در یک جهت دارند. فاقد تحمل بار شعاعی عالی ندارند. و در حد مطلوب قادر به تحمل بار شعاعی هستند. در یاتاقان های اس کا اف، قفسه در حلقه بیرونی قرار داده میشود. ساچمه های بیرینگ SKF  داخل قفسه قرار داده می‌شوند. نیم حلقه داخلی نیز از هر طرف وارد می شود. یاتاقان های تماس زاویه ای ضمن داشتن فضای محوری کم به خاطر ویژگی که دارند باعث بهبود جریان روغن می شوند . یاتاقان های چهار نقطه تماسی در آنها از آلیاژ پر کربن ۵۲۱۰۰ و فولاد ضد زنگ ۴۴۰c استفاده می شود. یاتاقان‌های چهار نقطه تماس SKF بیشتر از هر بلبرینگ ضد اصطکاک نیاز به نگهداری ندارند .

مشخصات فنی بلبرینگ های تماس زاویه‌ای سوئدی SKF:
