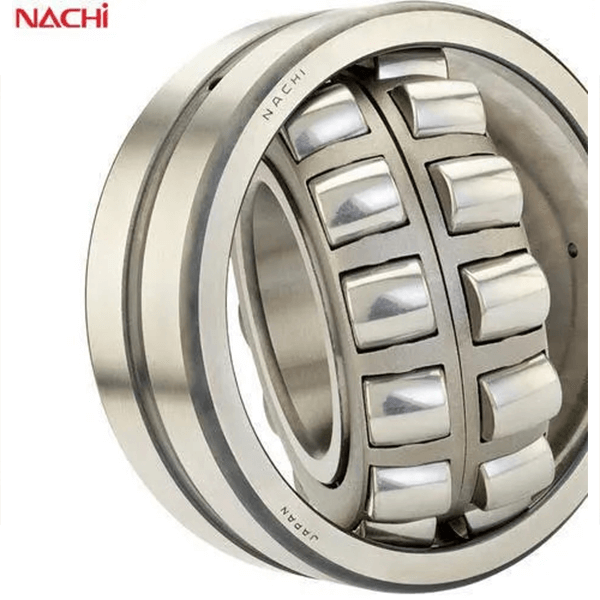

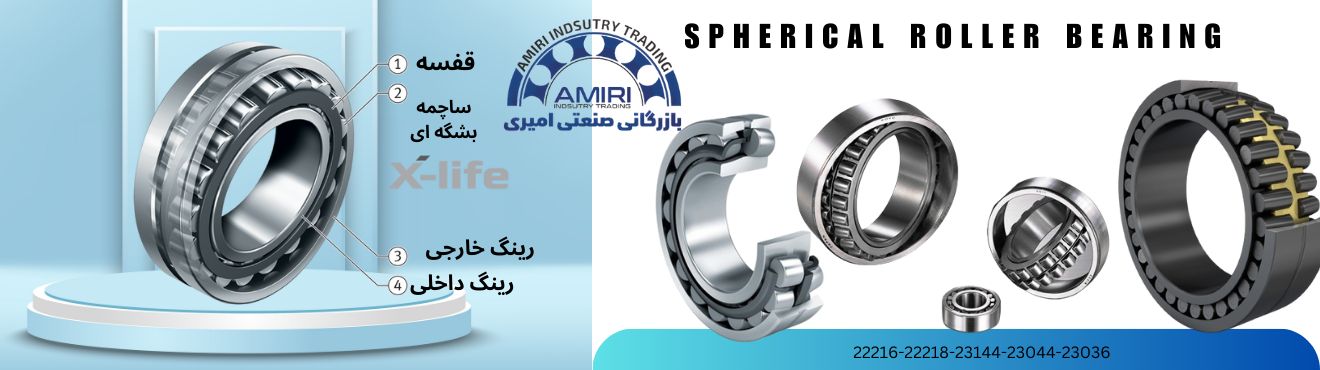

این نوع رولبرینگ قلتک های بشکه ای شکل دارند. در سطح آنها پروفیل‌هایی قرار دارد که کاملا با با سطح‌های داخلی و خارجی آنها مطابقت خواهد داشت. این قلتک های بوسیله لبه های برجسته ای که داخل رینگ های داخلی آنها وجود دارد و قفسه های نگهدارنده‌ای که برای آنها در نظر گرفته شده است در جای خود به صورت ثابت نگه داشته شده اند. قفسه هایی که در طراحی ساخت آنها استفاده شده است عموما از جنس برنج یا فولاد تقویت شده هستند این نوع رولبرینگ ها بسیار محکم هستند و می توانند بارهای سنگین و نیمه سنگین را به خوبی تحمل کنند. همچنین می توان برای برای های ضربه‌ای از این نوع رولبریگ استفاده کرد. از رولبرینگ بشکه‌ای می توان در ماشین آلات مخصوص معدن، غلتک های پشت بند و …. استفاده کرد.
رولبرینگ های بشکه‌ای با توجه به طراحی داخلی و شیوه ساخت خاصی که دارند می توانند بارهای بسیار سنگین محوری را تحمل کنند. با توجه به اینکه در طراحی ساخت و بدنه این نوع قلتک از ساچمه و نوعی غلتک بلند و قطور استفاده شده است باعث می شود که این نوع رولبرینگ قابلیت تحمل بارهای بسیار سنگین محوری را داشته باشند.
نکته بسیار جالب در کار این نوع رولبرینگ این است که می توانند به سادگی عدم همراستایی را تحمل کنند. رولبرینگ های بشکه‌ای درون ساختار خود دو ردیف ساچمه به شکل بشکه دارند که این دو ردیف زمینه‌ای را فراهم می کند که رولبرینگ های بشکه‌ای بتوانند نسبت به محور زاویه بسازند. در حقیقت نبودن همراستایی زاویه‌ای بین کنس داخلی و خارجی رولبرینگ می تواند تاثیر خود را در عملکرد و کارایی رولبرینگ نشان دهد.
توجه کنید که برای نصب و استفاده از رولبرینگ های بشکه‌ای باید مراحل زیر را دنبال کنید:
• میزان کاهش لقی در رولبرینگ را بررسی کنید.
• زاویه‌ای که توسط سفت کردن مهره قفل کن بوجود آمده است را اندازه‌گیری کنید.
• بالاروی در محور رولبرینگ را اندازه گیری کنید.
• انبساط کنس داخلی رولبرینگ هم نیاز به اندازه‌گیری خواهد داشت.
جهت روانکاری بهتر و مؤثر تر رولبرینگ بشکه ای بیشتر سری های این نوع بلبرینگ دارای یک شیار محیطی و سه سوراخ روانکاری در کنس بیرونی جهت عملکرد بهتر روانکاری هستند که این ویژگی با پسوند W33 در شماره فنی بلبرینگ مشخص شده است (در طراحی E به صورت استاندارد دارای شیار محیطی و سه سوراخ روانکاری می‌باشند. لذا پسوند W33 از شماره فنی این بلبرینگ ها حذف شده است)
نکته: میزان گریس کاری برینگ نباید بیشتر از 50 درصد از فضای داخلی برینگ باشد فرمول محاسبه گریس مقدار مد نظر برابر است با
0.005*D*B :وزن گریس مد نظر (گرم )
D قطر خارجی برینگ (میلی متر)
B ارتفاع برینگ میباشد.(میلی متر)
کد بندی و ابعاد ومشخصات فنی و کاتالوگ فنی
معمولا شماره فنی رولبرینگ های کفگرد را با
21000
22200
22300
23200
24000
نشان داده میشود به طور مثال
24040CCK.W33.C3-23218E.C3-23040CC.W33-22226E.C4-21134EK.C3
در رولبرینگ بشکه ای یکسری پسوند وجود دارد که هر کدا نشانه ای از یک رویداد و آپشن در برینگ ها می باشد
برینگ های بشکه ای با پسوند های مختلف وجود دارد
W33/CC/E/CCK/EK
جهت دانلود کاتالوگ فنی, پیشوند و پسوند های و ابعاد برینگ های اسفریکال شرکت های سازنده TIMKEN|SKF|NTN|FAG|NACHI|KOYO|و....به قسمت کاتالوگ ها مراجعه کنید و کاتالوگ مربوطه را دانلود کنید در ضمن میتوانید با مشاورین مهندسی ما جهت مشاوره و خرید برینگ در ارتباط باشید
