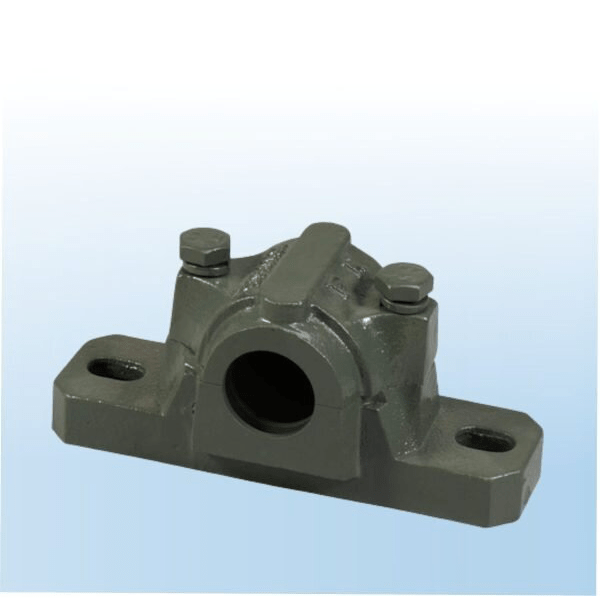

برینگ پوسته یاتاقان‌های سری

SN 200

 SN 200و SN 300  دارای بوش تطبیقی نمی‌باشد. که بصورت مستقیم روی شافت قرارمی‌گیرند و معمولاً درکارهایی انتخاب می شوند که شرایط استفاده بوش تطبیقی را ندارند و نیز مجموعه آنها دارای لرزش و تنش غیرمتعادل می‌باشد زیرا لرزش و تنش باعث می شود که بوش تطبیقی شُل شده و یا بر اثر فشار له شوند و تغییر شکل دهند در ضمن پوسته یاتاقان‌های سری SN300  با حفظ اندازه شافت نسبت به SN 200 و با تغییر در قطرخارجی و ارتفاع برینگ و متعاقباً بزرگتر شدن پوسته یاتاقان می توانند فشار و ضربه بیشتری را نسبت به سری SN 200 متحمل شوند. ضمناً تلرانس ماشینکاری نشیمنگاه برینگ سری پوسته یاتاقان‌های SN،H6  می‌باشد.

SN 300

برینگ پوسته یاتاقان‌های  SN 200و SN 300  دارای بوش تطبیقی نمی‌باشد. که بصورت مستقیم روی شافت قرارمی‌گیرند و معمولاً درکارهایی انتخاب می شوند که شرایط استفاده بوش تطبیقی را ندارند و نیز مجموعه آنها دارای لرزش و تنش غیرمتعادل می‌باشد زیرا لرزش و تنش باعث می شود که بوش تطبیقی شُل شده و یا بر اثر فشار له شوند و تغییر شکل دهند در ضمن پوسته یاتاقان‌های سری SN300  با حفظ اندازه شافت نسبت به SN 200 و با تغییر در قطرخارجی و ارتفاع برینگ و متعاقباً بزرگتر شدن پوسته یاتاقان می توانند فشار و ضربه بیشتری را نسبت به سری SN 200 متحمل شوند. ضمناً تلرانس ماشینکاری نشیمنگاه برینگ سری پوسته یاتاقان‌های SN،H6  می‌باشد.

SN 500

پوسته یاتاقان‌هایی هستند که برینگ آنها توسط بوش تطبیقی یا (بوش چاکنت) برروی شافت نصب می شوند. که پوسته یاتاقان‌های SN 600با حفظ اندازه شافت نسبت به SN 500با تغییر در قطرخارجی و ارتفاع بلبرینگ و متعاقباً بزرگتر شدن اندازه پوسته یاتاقان می توانند فشار و ضربه و تنش بیشتری را نسبت به SN 500تحمل نمایند.

SN 600

پوسته یاتاقان‌هایی هستند که برینگ آنها توسط بوش تطبیقی یا (بوش چاکنت) برروی شافت نصب می شوند. که پوسته یاتاقان‌های SN 600 با حفظ اندازه شافت نسبت به SN 500با تغییر در قطرخارجی و ارتفاع بلبرینگ و متعاقباً بزرگتر شدن اندازه پوسته یاتاقان می توانند فشار و ضربه و تنش بیشتری را نسبت به SN 500تحمل نمایند

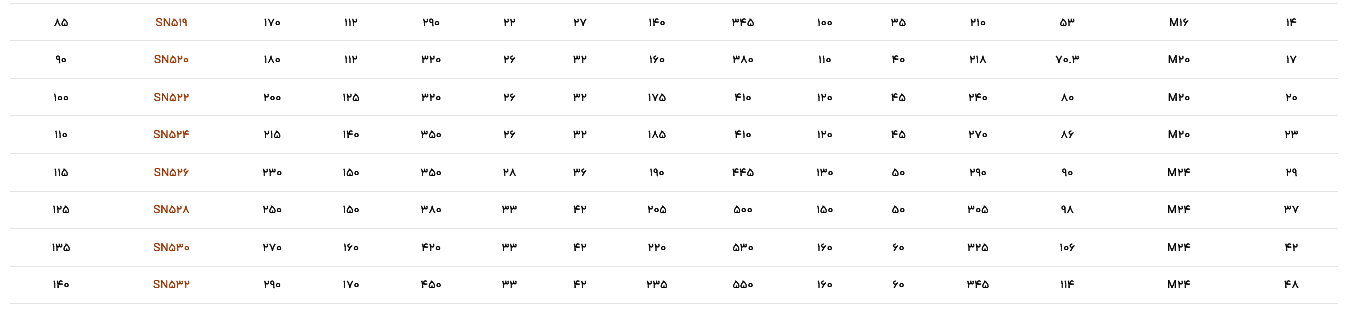

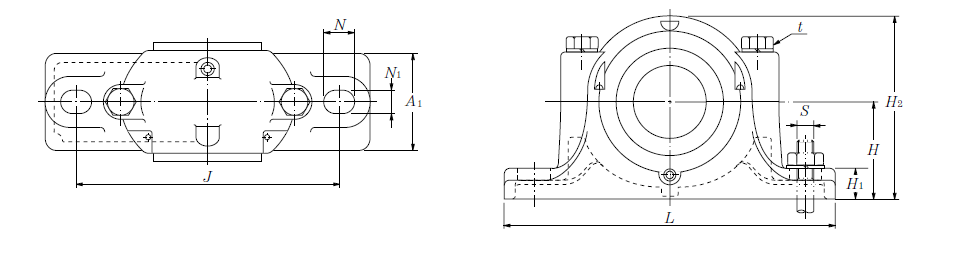

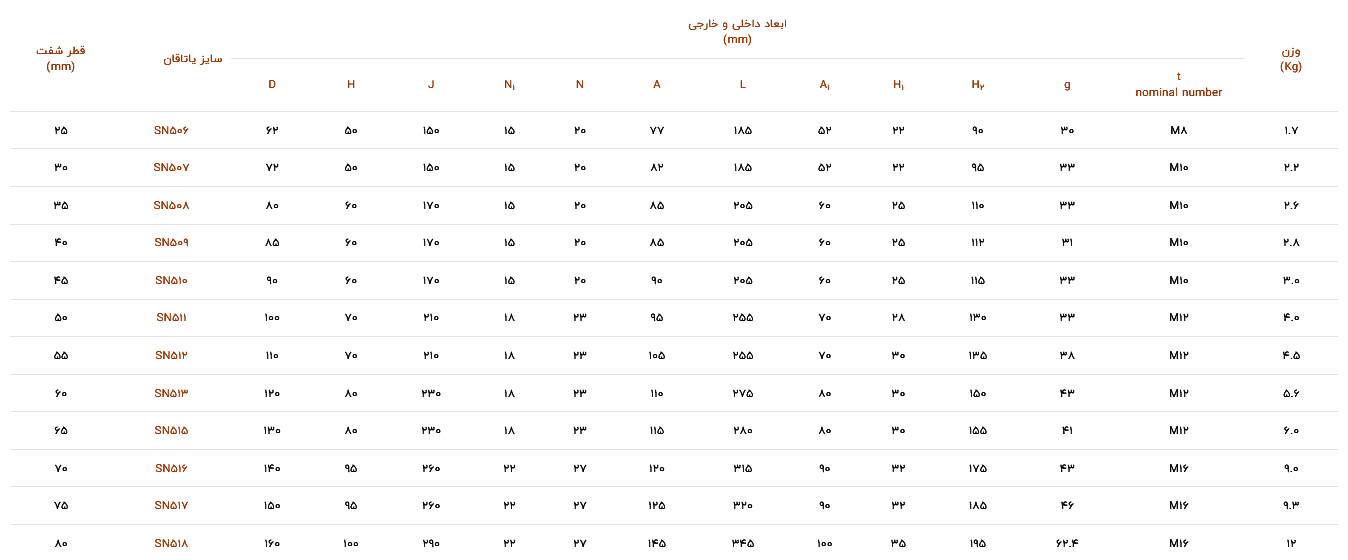

جداول یاتاقان

جهت دسترسی به جداول نقشه فنی یاتاقان های سری SonL بورشور های مختلف را در اختیار مشتریان گرامی قرار داده ایم .جهت دانلود کاتالوگ فنی به بخش کاتالوگ ها مراجعه فرمایید
