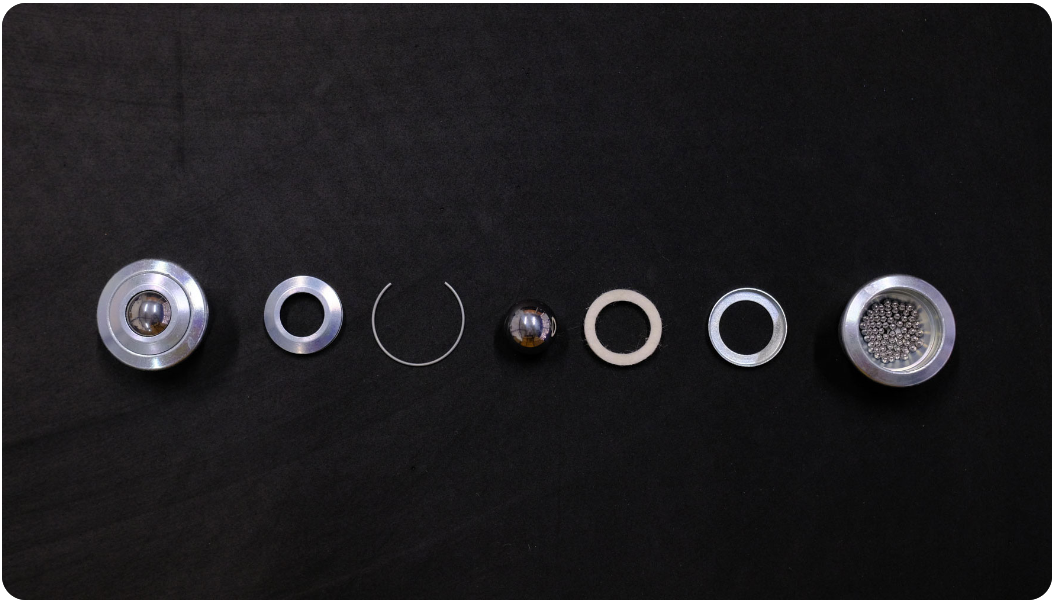

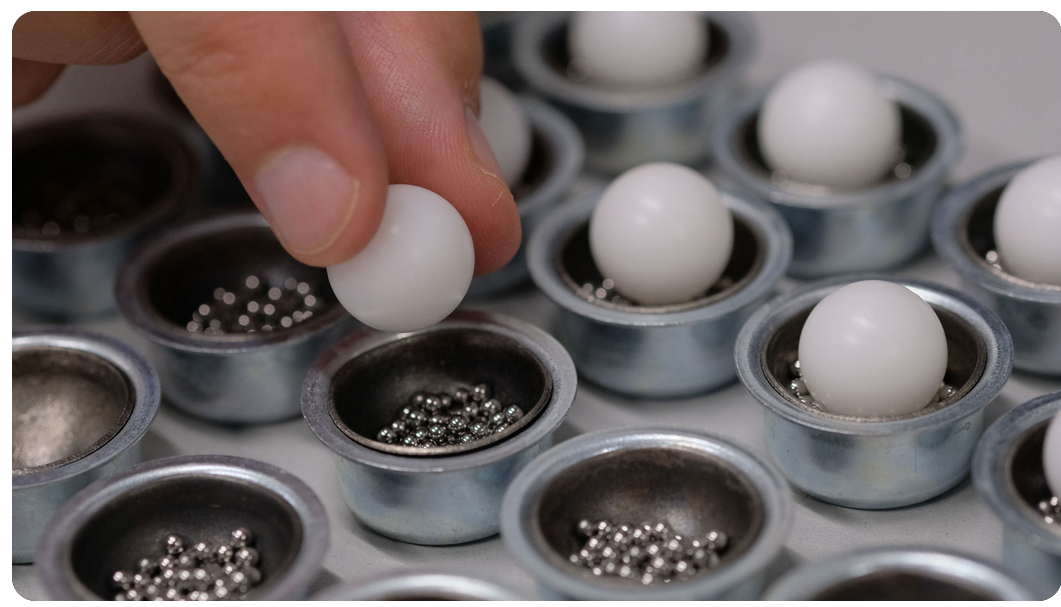

از چند نوع متریال ساچمه ساخته میشوند؟

1.فولادی

2.پلاستیکی

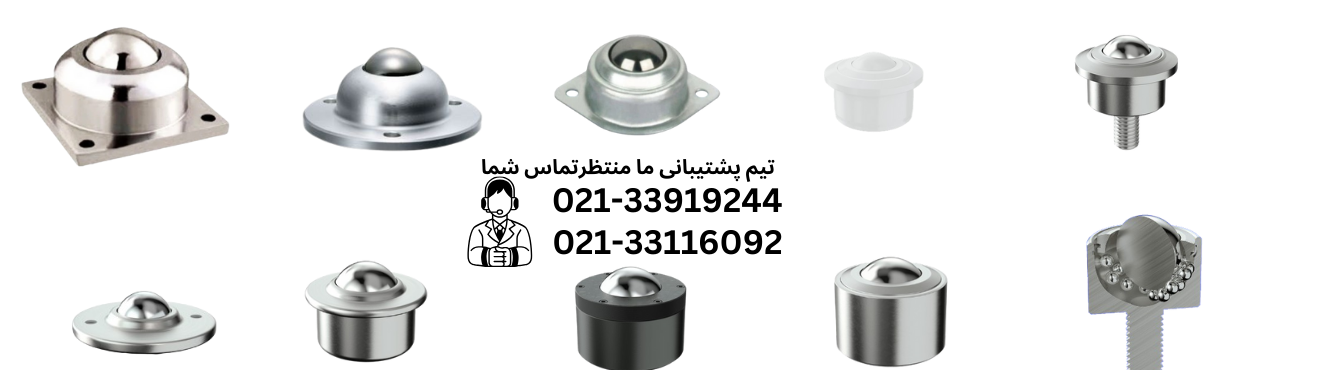

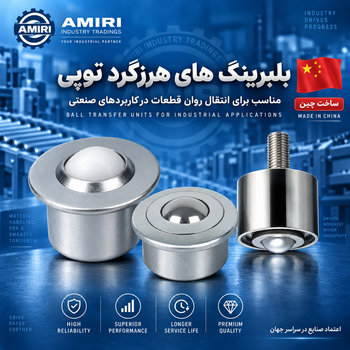

انواع بلبرینگ چشمی

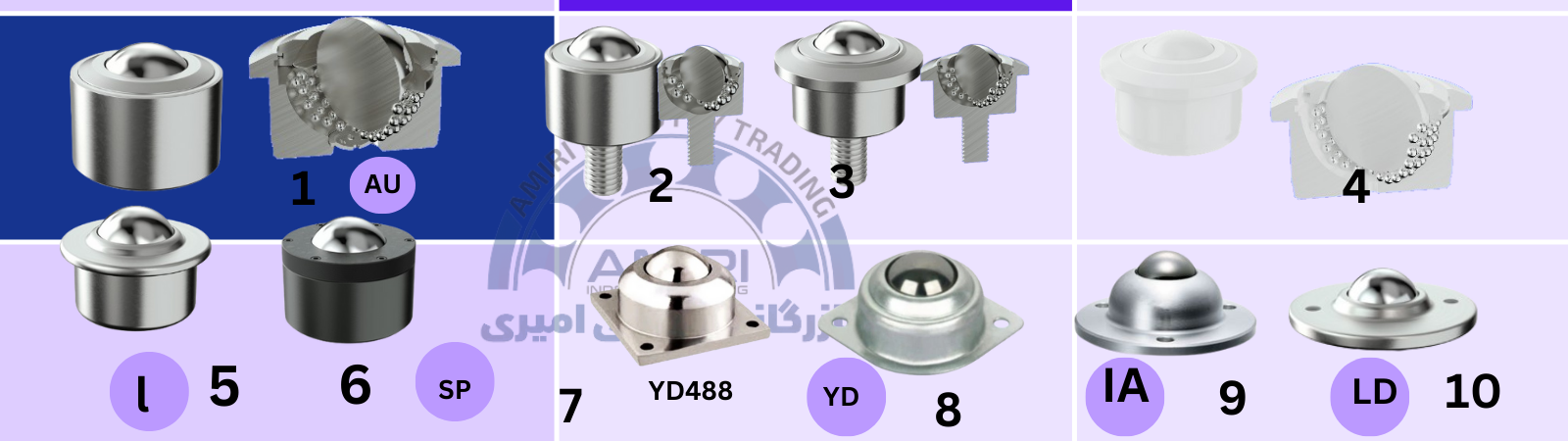

آشنایی با انواع بلبرینگ های چشمی

همان طور که اشاره کردیم بلبرینگ های چشمی بسته به کاربرد مختلفی که دارند در انواع گوناگونی تولید میشوند. در لیست زیر سعی کرده ایم به معرفی انواع بلبرینگ های چشمی بپردازیم.

1. Light Duty Saturn Type
2. Heavy Duty Threaded Stud
3. Heavy Duty Flange Socket Spring Loaded
4. Heavy Duty Flange Socket
5. Heavy Duty Flange Mounted
6. Medium Duty Bottom Flange
7. Heavy Duty Ball Push Fit
8. Heavy Duty External Spring Loaded
9. Heavy Duty House Spring Loaded
10. Heavy Duty Tolerance Ring
11. High Capacity Washdown Type
12. Medium Duty Washdown Type
13. Medium Duty Push Fit
14. Medium Duty Plain Fitting
15. Medium Duty Internal Thread Fitting
16. Medium Duty Bolt Fitting
17. Medium Duty Medium Spring Housed

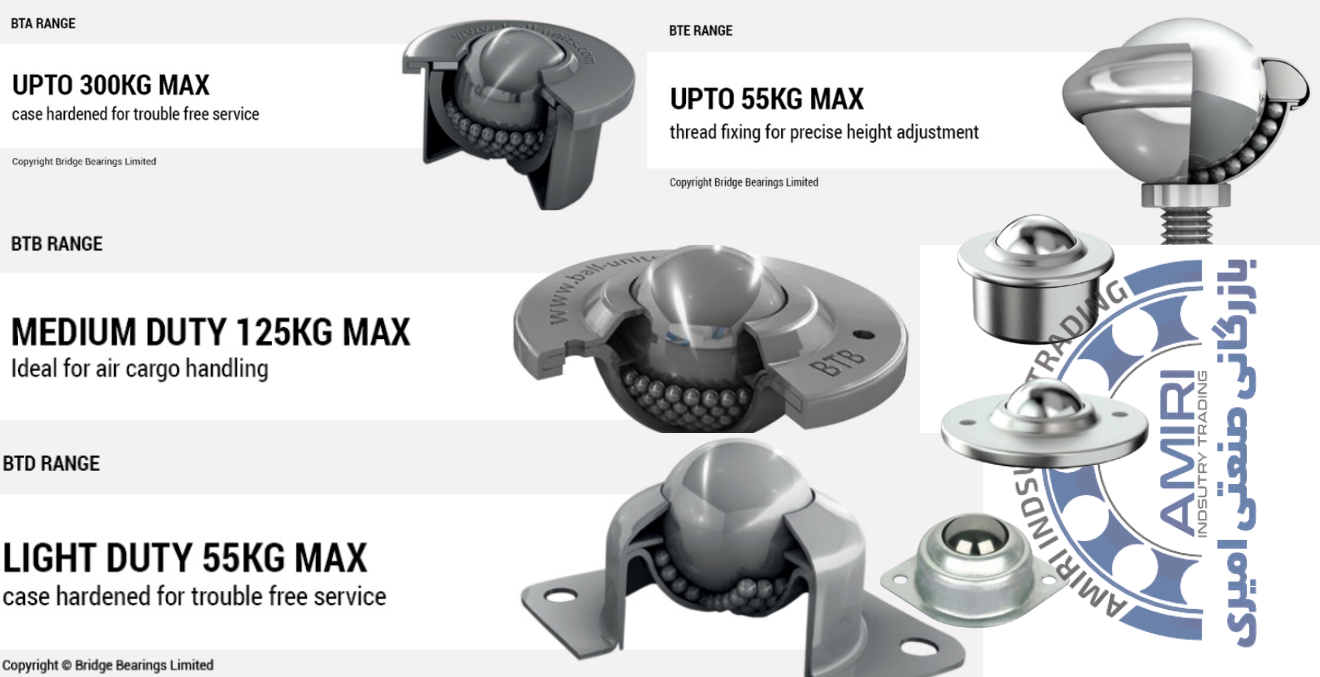

 نحوه انتخاب :

برای بار های وزن پایین بایستی از light weight ها که تا ظرفیت 55 کیلو طراحی شدن استفاده کرد

برای بار های متوسط تا 125 بایستی از سری های medium range

تا ظرفیت تحملی 300 کیلو باید از سری خانواده های AU یا L میتوان استفاده کرد که در عکس بالا نشان داده شده

مزایای بلبرینگ چشمی

بلبرینگ چشمی میتواند نیرو را در جهات مختلف تحمل کند. علاوه بر این، این نوع از بلبرینگ ها لقی بسیار کمی دارد و با گذشت زمان این میزان از لقی ثابت میماند و کم یا زیاد نمیشود. عموما در هنگام نصب مفاصل عدم انطباق به عنوان یک معضل همیشگی به شمار میرود. اولین راه حل برای مواجهه با این مشکل بالا بردن دقت است که البته هر چقدر هم که میزان دقت را بالا ببریم؛ میزان انحراف کم میشود ولی بطور کامل از بین نمیرود. راه حل بعدی استفاده از مفصل چشمی است، چرا که این مفصل، با انعطاف خود این عدم انطباق را پوشش میدهد و این به عنوان یک مزیت بسیار مهم است. همچنین مزیت دیگر، میزان انعطاف بالای این قطعه در نصب است و حتی میتوان این قطعه را با زاویه جانبی نیز نصب کرد. به علاوه این قطعه به واسطه‌ی ظرفیت بالای حمل بار؛ طول عمر بالایی را دارا است.

بلبرینگ‌ چشمی به طور معمول در دستگاه های مورد نیاز، به شکل افقی نصب شده و بواسطه ی فشار باری که به آنها وارد میشود، در سیستم به صورت محوری قرار می­گیرند. حلقه های این بلبرینگ‌ها قطرهای مختلفی دارند که به واسطه تفاوت در اندازه قطرها، کاربردهای متفاوتی را نیز در صنعت پیدا میکنند.
