رولربیرینگ استوانه‌ای skf سوئدی

بررسی تخصصی

بلبرینگ‌های غلتکی استوانه‌ای SKF به دلیل ظرفیت باربری بالا و توانایی تحمل بارهای شعاعی شهرت دارند. این بلبرینگ‌ها برای کاربردهایی با سرعت بالا و بارهای سنگین شعاعی مناسب هستند و به همین دلیل در صنایع مختلفی مانند جعبه‌دنده‌ها، موتورهای الکتریکی و ماشین‌آلات سنگین بسیار مورد استفاده قرار می‌گیرند.

### سری‌های بلبرینگ غلتکی استوانه‌ای SKF و پسوندهای رایج آن‌ها

بلبرینگ‌های غلتکی استوانه‌ای SKF در چندین سری مختلف عرضه می‌شوند که هر یک دارای ویژگی‌های طراحی منحصربه‌فردی هستند. رایج‌ترین سری‌ها شامل **NU، NJ، NUP، N و NN** می‌باشند. هر سری می‌تواند دارای پسوندهای مختلفی باشد که نشان‌دهنده ویژگی‌های خاص طراحی، لقی‌ها، مواد قفسه و سطوح دقت هستند.

#### سری‌های رایج بلبرینگ غلتکی استوانه‌ای SKF:

1. **سری NU**:

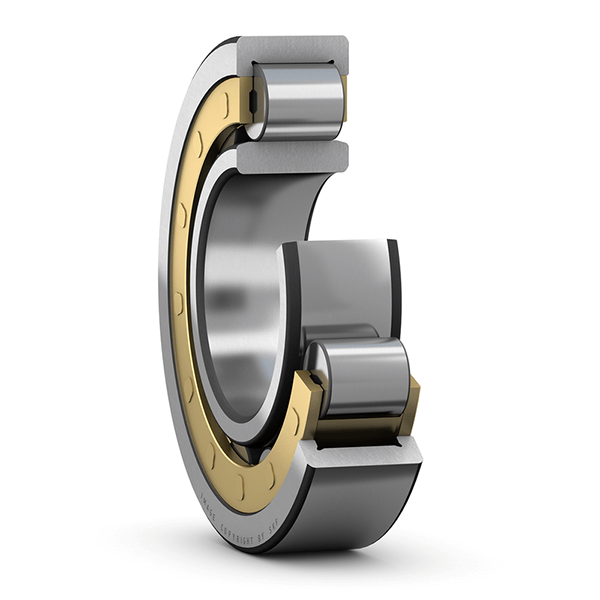

   - بلبرینگ‌های سری NU دارای دو لبه یکپارچه در رینگ خارجی و بدون لبه در رینگ داخلی هستند. این بلبرینگ‌ها می‌توانند جابجایی محوری شفت نسبت به محفظه را در هر دو جهت تحمل کنند.

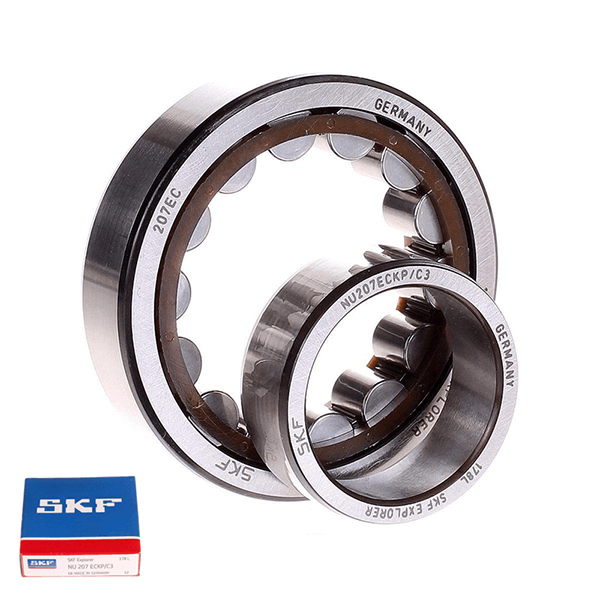

   - **مثال**: NU 204 ECP

2. **سری NJ**:
   - بلبرینگ‌های NJ دارای دو لبه یکپارچه در رینگ خارجی و یک لبه یکپارچه در رینگ داخلی هستند و می‌توانند بارهای محوری را در یک جهت تحمل کنند.
   - **مثال**: NJ 308 ECP

3. **سری NUP**:
   - بلبرینگ‌های NUP دارای دو لبه یکپارچه در رینگ خارجی و یک لبه یکپارچه در رینگ داخلی به همراه یک حلقه لبه‌ای متحرک هستند و می‌توانند بارهای محوری را در هر دو جهت تحمل کنند.
   - **مثال**: NUP 2210 ECP

4. **سری N**:
   - بلبرینگ‌های سری N دارای دو لبه یکپارچه در رینگ داخلی و بدون لبه در رینگ خارجی هستند و می‌توانند جابجایی محوری را در هر دو جهت تحمل کنند.
   - **مثال**: N 209 ECP

5. **سری NN**:
   - بلبرینگ‌های غلتکی استوانه‌ای دو ردیفه که ظرفیت باربری شعاعی بالاتری ارائه می‌دهند و اغلب در کاربردهایی که نیاز به دقت بالا و سختی زیاد دارند، استفاده می‌شوند.
   - **مثال**: NN 3020 K/SP

#### پسوندهای رایج برای بلبرینگ‌های غلتکی استوانه‌ای SKF:

1. **E**: نشان‌دهنده طراحی بهینه‌شده داخلی است که ظرفیت باربری بالاتری را فراهم می‌کند.

2. **C3, C4**: نشان‌دهنده لقی داخلی بلبرینگ هستند.
   - **C3**: لقی بیشتر از لقی نرمال، مناسب برای کاربردهایی با سرعت بالا یا انبساط حرارتی.
   - **C4**: لقی حتی بیشتر از C3، مناسب برای شرایط با سرعت یا دمای بسیار بالا.

3. **P5, P6**: نشان‌دهنده کلاس دقت بلبرینگ هستند.
   - **P6**: دقت بالاتر از استاندارد، مناسب برای کاربردهایی که نیاز به دقت بیشتری دارند.
   - **P5**: دقت حتی بالاتر از P6، برای کاربردهایی که نیاز به دقت بسیار بالایی دارند.

4. **K**: سوراخ مخروطی با نسبت مخروطی 1:12. بلبرینگ‌های دارای این پسوند برای نصب روی شفت‌های مخروطی یا با بوش آداپتور طراحی شده‌اند.

5. **M**: نشان‌دهنده قفسه برنجی ماشین‌کاری شده است که توسط عناصر غلتشی یا رینگ داخلی یا خارجی هدایت می‌شود و اغلب در کاربردهایی که نیاز به استحکام و دوام بالای قفسه دارند، استفاده می‌شود.

6. **ECP**: ترکیبی از "E" (طراحی بهینه) و "CP" (قفسه از جنس پلی‌آمید 66) که تعادلی از ظرفیت بار بیشتر و وزن کمتر را ارائه می‌دهد.

7. **ECJ, ECML**: تنوع در طراحی قفسه:
   - **ECJ**: قفسه فولادی پرسی که یک گزینه استاندارد با دوام بالا است.
   - **ECML**: قفسه برنجی ماشین‌کاری شده، مناسب برای بارهای سنگین و دماهای بالا.

8. **NR**: نشان‌دهنده بلبرینگ با شیار حلقه قفل در رینگ خارجی، که برای موقعیت‌یابی محوری استفاده می‌شود.

9. **V**: نشان‌دهنده طراحی سفارشی یا ویژگی خاصی است که با محدوده استاندارد متفاوت است.

درک این پسوندها برای انتخاب بلبرینگ غلتکی استوانه‌ای مناسب SKF بسیار ضروری است تا عملکرد بهینه، دوام و کارایی در کاربردهای خاص تضمین شود.
