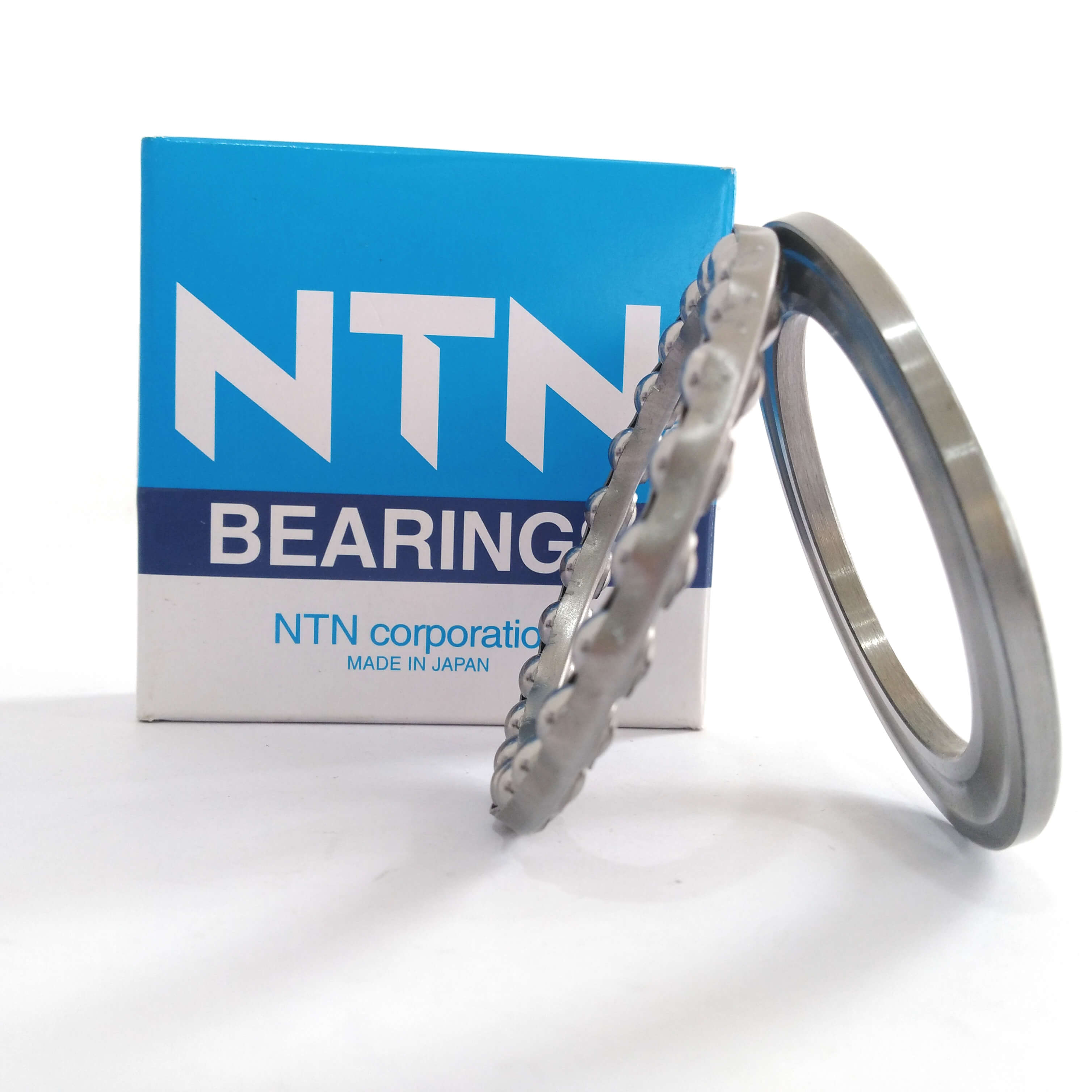

شرکت ان تی ان NTN یک شرکت ژاپنی میباشد که در سال 1918 تاسیس شد. این شرکت هم اکنون جزو برترین شرکت های بلبرینگ سازی در دنیا میباشد و محصولات خود را در چندین کشور مختلف عرضه میکند. بلبرینگ کف گرد NTN تک ردیف یک واشر شافت باشیار ساچمه به همراه قفسه و ساچمه های آن و یک واشر محافظ با شیار ساچمه میباشد که میتوان سطح بیرونی آن را هم تخت و هم قوس دار دید که بلبرینگ کف گرد NTN به صورت تفکیکی از هم جدا میشوند پس نصب آن ساده است . بلبرینگ کف گرد NTN دو ردیفه عین تک ردیف میباشد فقط تحمل بار از دو طرف میباشد و در اجزای آن تفاوت وجود دارد که بلبرینگ کف گرد NTN دارای یک واشر با دوشیار ساچمه و دوسری قفسه به همراه دوردیف ساچمه میباشد و قابل تفکیک است. بلبرینگ کف گرد NTN هم به صورت یک ردیفه یا دو ردیفه تولید می شود، بلبرینگ کف گرد NTN فقط برای بارهای محوری طراحی شده اند و نباید تحت هیچگونه بار های شعاعی قرار گیرند.
این بلبرینگ ها قادر به موقعیت دهی محوری شافت و تحمل بار محوری از دو طرف می باشند. این بلبرینگ ها شامل یک واشر شافت با دو شیار ساچمه در دو طرف خود، دو سری قفسه و ساچمه و دو واشر محفظه هستند که واشرهای محفظه می توانند به صورت مسطح یا قوسی شکل باشند.
نوع تحمل بار: این نوع از بیرینگ ها بار محوری را از دو طرف تحمل می کنند.
نکات
بلبرینگ های کف گرد مانع کشیده شدن سطوح روی یک دیگر می شوند و سطح تماس را نیز کاهش می دهند در نیجه اصطکاک بین سطوح به شدت کاهش می یابد در این بلبرینگ بار از لایه خارجی به گوی اعمال می شود و از آن جا فشار به لایه داخلی انتقال می یابد با توجه به شکل کروی گوی ها نقطه تماس با لایه درونی وبیرونی بسیار کوچک خواهد بوددر نتیجه می تواند بسیار نرم حرکت کند. دراصطلاح عامیانه این یاتاقان ها به بلبرینگ های 51000 و بلبرینگ سه تیکه یا پنچ تیکه معروف می باشند..
|
مدل |
قطر داخلی |
قطر خارحی |
ارتفاع |
|
51314 |
70 |
125 |
40 |
|
51109 |
45 |
65 |
14 |
|
51102 |
15 |
28 |
9 |
|
51338 |
190 |
325 |
105 |
|
51214 |
70 |
105 |
27 |
|
51408 |
40 |
90 |
36 |
|
51201 |
12 |
28 |
11 |
|
51215 |
75 |
110 |
27 |
|
51203 |
17 |
35 |
12 |
|
51115 |
75 |
100 |
19 |
|
51305 |
25 |
52 |
18 |
|
51106 |
30 |
47 |
11 |
|
51311 |
55 |
105 |
35 |
|
51180 |
400 |
480 |
65 |
|
51411 |
55 |
120 |
48 |
|
51306 |
30 |
60 |
21 |
|
51226 |
130 |
190 |
45 |
|
51212 |
60 |
95 |
26 |
|
51412 |
60 |
130 |
51 |
|
51320 |
100 |
170 |
50 |
بلبرینگ کف گرد دارای قابلیت تحمل بار محوری می باشد. این بلبرینگ ها به صورت یک و دو طرفه ساخته شده و جهت استفاده در سرعت های مختلف مورد استفاده قرار می گیرد. اجزا بلبرینگ کف گرد قابلیت دمونتاژ داشته و به راحتی می توانند مونتاژ شوند. از ویژگی های بلبرینگ کف گرد می توان به دقت عملکرد و ظرفیت تحمل بار بالا اشاره نمود.

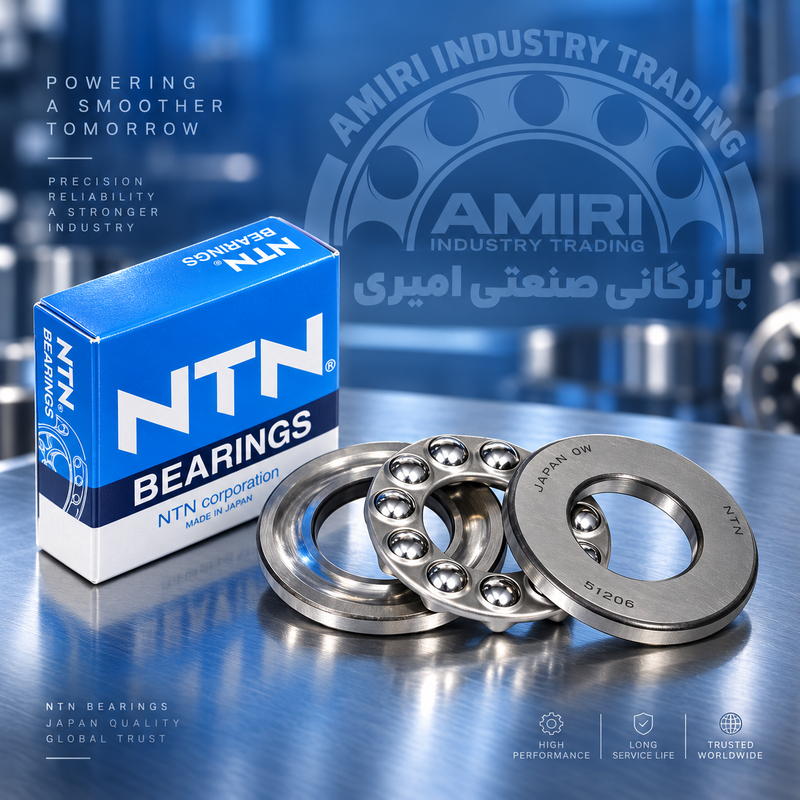

بلبرینگ های کف گرد یک جهته برای تحمل بار و موقعیت دهی یک طرفه شفت مناسب است و نباید به هیچ عنوان تحت نیروی شعاعی قرار گیرد. بلبرینگ های کف گرد یک جهته از قفسه به همراه ساچمه و یک واشر محفظه با شیار ساچمه و یک واشر با شیار ساچمه می باشد. این بلبرینگ ها به صورت های مختلفی مانند: تخت، مسطح، قوسی شکل ساحته شده و در حالتی که از یک واشر نشیمن گاه استفاده گردد، بیرینگ قادر به تطابق با ناهمراستایی اولیه با شفت خواهد داشت. همچنین این بلبرینگ قابل دمونتاژ شدن بوده و قابلیت نصب ساده را دارد.
این بلبرینگ ها قادر به موقعیت دهی محوری شافت و تحمل بار محوری از دو طرف می باشند و مانند نوع یک ردیفه نباید بار شعاعی به آنها اعمال نمود. این بلبرینگ ها شامل یک واشرشافت با دو شیار ساچمه در دو طرف خود، دو سری قفسه و ساچمه و دو واشرمحفظه هستند که همانند نوع قبلی (یک ردیفه) واشر های محفظه میتوانند به صورت مسطح یا قوسی شکل باشند. این نوع بلبرینگ ها نیز قابل تفکیک شدن هستند.
می توان کفت روش های متفاوتی برای نصب وجود دارد در قدم اول باید مشخصات شفت از نظر عمر، کارایی، شرایط محیطی و اندازه بررسی و تایید شود و بلبرینگ در یک راستا قرار گیرد در غیر این صورت باعث بروز مشکل و آسیب به بلبرینگ می شود. جهت افزایش طول بلبرینگ باید از روان کننده استفاده شود و روغن کاری صورت گیرد.هنگام نصب نباید ضربه و لغزشی به سطوح بلبرینگ وارد شود و باید از صفحات فلزی تخت که مقاومت بالایی دارند استفاده شود . به علت حساس بودن نحوه نصب توصیه می شود از دستگاه های پرس استفاده شود. یکی از بهترین روش ها برای نصب کردن گرم کردن بلبرینگ است مخصوصا اگر نوع بزرگ آن باشد باید به این موضوع دقت شود که در حرارت مستقیم و دمای بالا قرار نگیرد که در این روش از دستگاه گرم کن القایی استفاده می شود که تا دمای 120 درجه گر م می کند.دمای محیط یکی از مهمترین عواملی است که هنگامنصب باید به آن توجه شود.
