بلبرینگ تماس زاویه‌ای Fag آلمان

بررسی تخصصی

بلبرینگ تماس زاویه‌ای Fag آلمان:

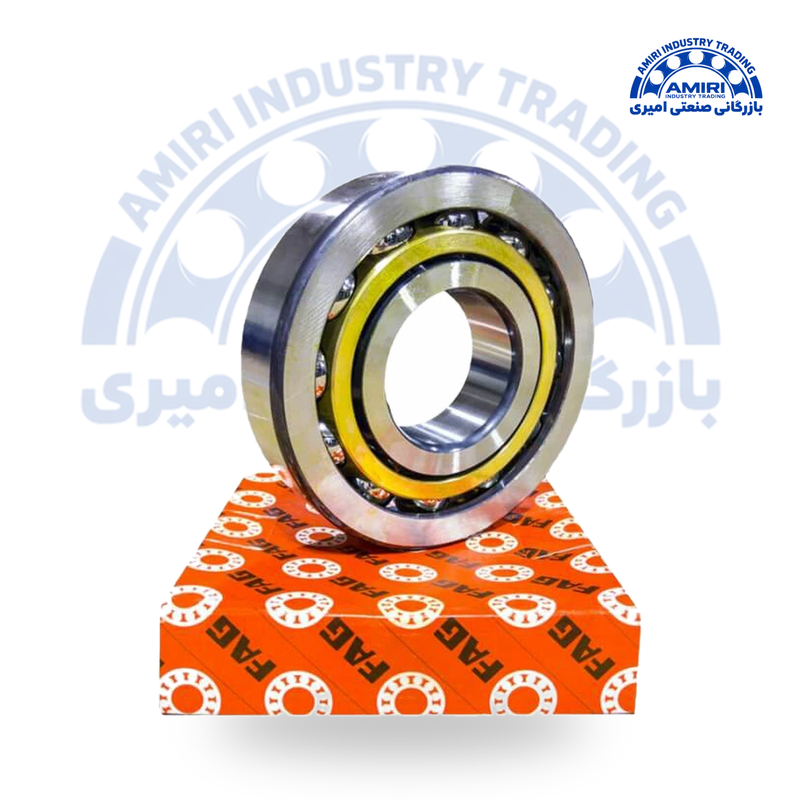

بلبرینگ 7218 FAG یکی از موارد محبوب بلبرینگ‌های تماس زاویه‌ای FAG می‌باشد. این بلبرینگ یک بلبرینگ تک ردیفه است و می‌تواند بارهای محوری را در یک‌جهت تحمل کند. از آنجا که زاویه تماس این بلبرینگ 40 درجه است، میزان بارپذیری محوری این بلبرینگ بسیار زیاد است. بلبرینگ 7218 FAG بدون آب‌بند است و در طرح‌های مختلف قفسه‌های متفاوتی دارد. قفسه‌های این بلبرینگ در طرح‌های مختلف از جنس فولادی (JP)، برنجی (MP) و یا پلی آمیدی  (TVP) می‌باشد.

بلبرینگ تماس زاویه ای چیست؟

بلبرینگ تماس زاویه ای نیرو های محوری را فقط در یک جهت تحمل می کند. سطوح غلتش در رینگ داخلی و خارجی بلبرینگ های تماس زاویه ای نسبت به یکدیگر در جهت محور بیرینگ جابجا می شوند. بنابراین این بیرینگ ها برای تحمل بار های ترکیبی همزمان طراحی شده اند. در بلبرینگ های یک ردیفه با تماس زاویه ای، همانگونه که در شکل نشان داده شده است، شیار ها به نحوی قرار گرفته اند که نیرو ها تحت زاویه تماس مشخصی از یک رینگ به رینگ دیگر منتقل می شود. به خاطر همین زاویه تماس، بلبرینگ ها با تماس زاویه ای یک ردیفه خیلی بهتر از بلبرینگ های شیار دار قادر به تحمل بار های محوری بالا می باشند.

عملکرد بلبرینگ تماس زاویه ای چیست؟

قبل از تشریح کارکردهای بلبرینگ تماس زاویه ای لازم است با دو مفهوم پرکاربرد در تحلیل عملکرد بلبرینگ ها آشنا شویم:

بلبرینگ شکلی دایره ای (استوانه ای) دارد که دور یک محور یا شفت می‌چرخد. به میزان بار یا فشاری که در راستای شعاع این دایره وارد می‌شود، بار شعاعی و به بار یا فشاری که هم راستا یا موازی با محور به بلبرینگ وارد می‌آید بار محوری گفته می‌شود. در برخی ماشین آلات و تجهیزات مانند انواع مته ها، عمده بار بر محور چرخش بلبرینگ وارد  می‌شود. در حالی که در برخی دیگر از ماشین آلات همچون تسمه نقاله، عمده بار بر شعاع بلبرینگ قرار می‌گیرد. اما در بسیاری از موارد همچون چرخ خودرو، بلبرینگها همزمان متحمل بار شعاعی و بار محوی می‌شوند. بلبرینگ تماس زاویه ای از جمله انواع بلبرینگ است که همزمان می‌تواند بار شعاعی و بار محوری را تحمل کند. لازم به ذکر است که بار شعاعی بر دو دیواره استوانه ای شکل سطوح لغزنده درونی و بیرونی وارد می‌شود در حالی که بار محوری بر زائده های متقابلی که در سطوح لغزنده تعبیه شده تحمیل می‌گردد.

بلبرینگ های تماس زاویه ای اف آ گ (FAG) به سه دسته تقسیم می شوند:

• بلبرینگ تماس زاویه ای تک ردیفه اف آ گ (FAG)
• بلبرینگ تماس زاویه ای دو ردیفه اف آ گ (FAG)
• بلبرینگ تماس زاویه ای چهار نقطه تماسی اف آ گ (FAG)

بلبرینگ تماس زاویه ای تک ردیفه اف آ گ (FAG):

این دسته از بلبرینگ ها توانایی تحمل بارهای شعاعی و محوری را از یک جهت دارند و زمانی که بار شعاعی به بلبرینگ وارد می شود باعث بوجود آمدن یک نیروی محوری نیز میگردد که باید به نحوی مهار و دفع شود و به همین منظور این نوع بلبرینگ ها معمولا به صورت جفتی بکار برده می شوند و این بلبرینگ ها عموما نسبت به بلبرینگ دیگری تنظیم می شوند. بلبرینگ های تماس زاویه ای تک ردیفه اف آ گ (FAG) به دو صورت استاندارد تولید می شوند. بلبرینگ به صورت تکی (بدون پسوند) در جلوی شماره فنی و اصلی خود برای مواقعی که غیر قابل استفاده به صورت جفتی می باشند و به صورت تکی در موقعیت خود نصب می شوند. بلبرینگ به صورت دوتایی (با پسوند) CB برای نصب به صورت دوتای یا جفتی می باشد. که معمولا اندازه های بزرگتر بلبرینگ ها را شامل میشود به گونه ای جهت مصارف عمومی با یکدیگر مطابقت داده شده اند که بعد از نصب به لقی دلخواه از پیش تعیین شده رسیده و توزیع بار بر روی آنها به طور یکنواخت صورت گیرد.

بلبرینگ تماس زاویه ای دو ردیفه اف آ گ (FAG):

بلبرینگ های تماس زاویه ای دو ردیفه اف آ گ FAG طراحی کاملا مشابه به بلبرینگ های تماس زاویه ای تک ردیفه ی جفت شده با طراحی و چیدمان پشت به پشت دارند که ذخامت و پهنای آنها کمتر است، بلبرینگ های دو ردیفه اف آ گ FAG به دلیل یک تکه ساخته شدن رینگ داخلی و رینگ خارجی، ذخامت و پهنای آنها کمتر شده است. بلبرینگ های تماس زاویه ای دو ردیفه اف آ گ FAG با زاویه تماس ۳۲º درجه توانایی بسیار بالایی برای تحمل نیروهای شعاعی و نیروهای محوری از هر دو جهت دارا می باشند این دسته از بلبرینگ ها در چیدمان، سفتی بسیار بالای ایجاد کرده که قادر به تحمل ممان های خمشی می باشند.

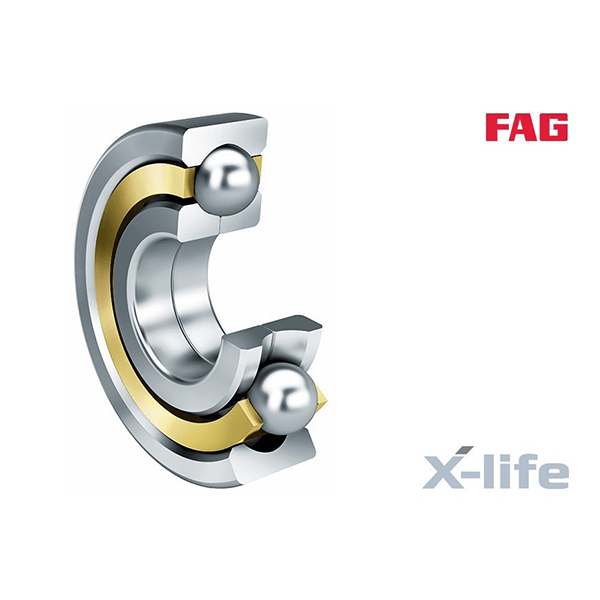

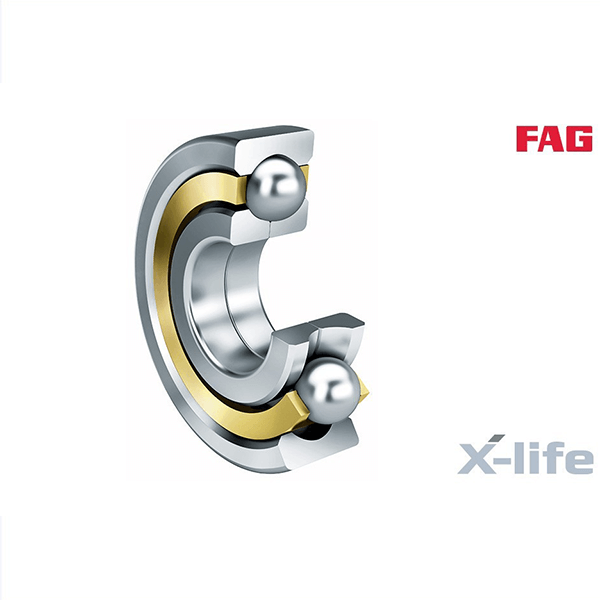

بلبرینگ تماس زاویه ای چهار نقطه تماسی اف آ گ (FAG):

بلبرینگ های تماس زاویه ای چهار نقطه تماسی FAG طراحی مانند بلبرینگ های تماس زاویه ی تک ردیفه FAG دارند لذا از نظر تحمل نیروی محوری فضای کمتری نسبت به بلبرینگ های تماس زاویه ای دو ردیفه FAG دارند. حلقه بیرونی بلبرینگ های تماس زاویه ای چهار نقطه تماسی FAG ثابت می باشد ولی حلقه درونی دو تکه بوده و قابلیت جدا شدن از بلبرینگ را نیز دارند جنس قفسه های بلبرینگ های تماس زاویه ای چهار نقطه تماسی FAG از پلی آمید و برنج هستند. حلقه های داخلی بصورت خاص به بلبرینگ متصل می شوند و زاویه ی اصلی ۳۵  درجه را می سازند و نباید با دیگر بلبرینگ های مشابه اندازه گیری شوند. حلقه بیرونی با قفسه و ساچمه ها بدون نیاز به دو حلقه داخلی قابلیت نصب را دارند و جهت جلوگیری از چرخش حلقه بیرونی در داخل محفظه اندازه های بزرگ آنها را با دو جای خار تولید می کنند. بلبرینگ های تماس زاویه ای چهار نقطه تماسی FAG به شکلی طراحی شده اند که بتوان تعداد ساچمه های بیشتری را در آنها جا زد و به همین علت ظرفیت حمل بار زیاد است و تحمل بار محوری بالایی دارند.

مشخصات فنی:
